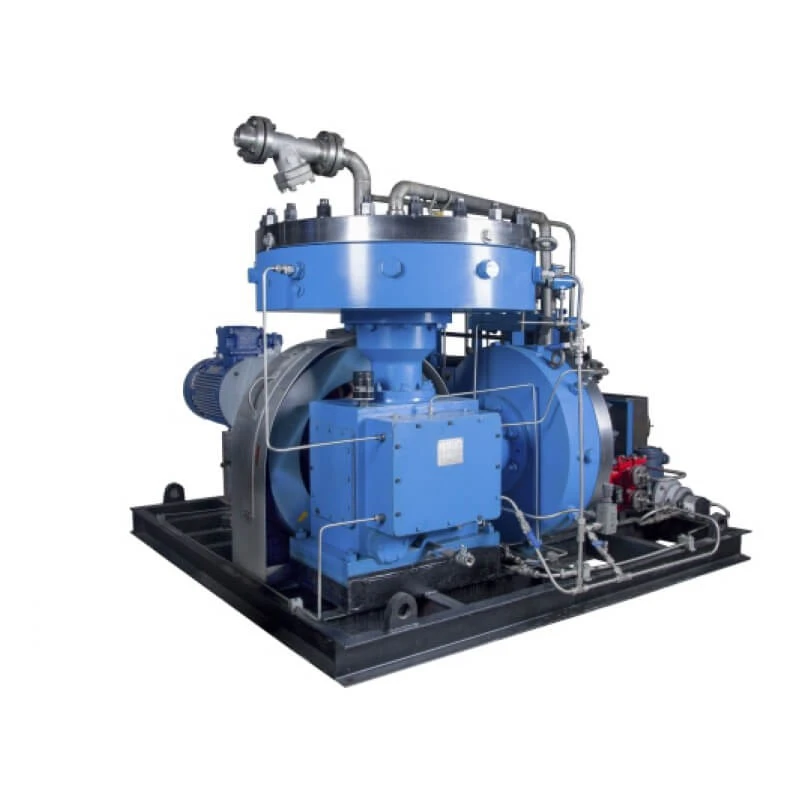

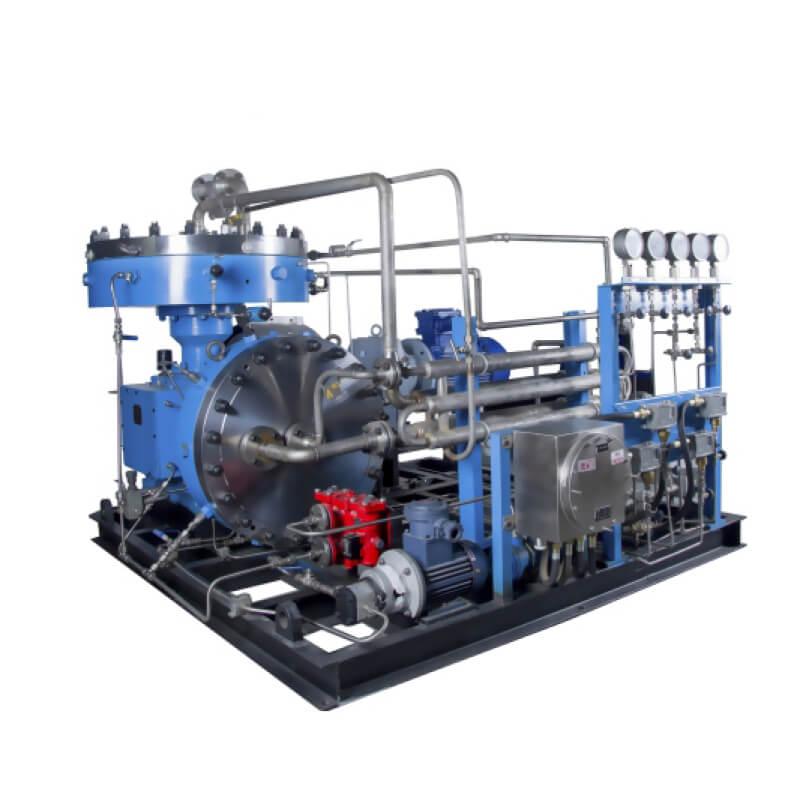

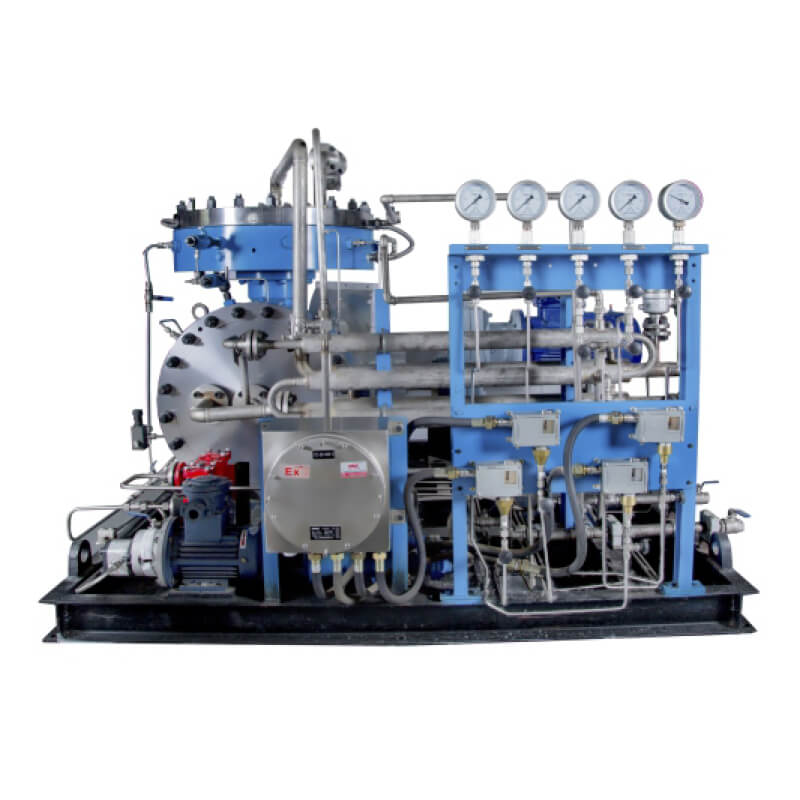

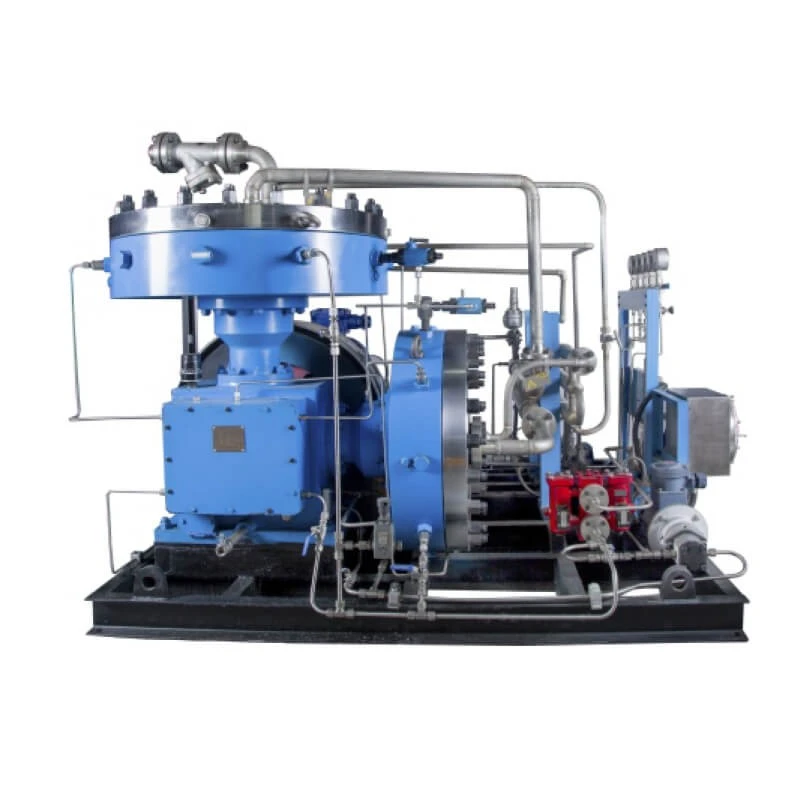

L-type membraancompressor
Industriële membraancompressor van het type L- met weinig trillingen en weinig geluid, die voldoet aan de vereisten voor langdurige, lek- werking met zeer- zuivere gassen.
|
Structurele vorm |
L-type |
|
Zuiger slag |
110 mm-180 mm |
|
Maximale zuigerkracht |
20KN-40KN |
|
Maximale uitlaatdruk |
100 MPa |
|
Stroombereik |
10-1000Nm³/u |
|
Motorvermogen |
7,5 kW-90 kW |
|
Krukas snelheid |
420 tpm |
|
Koelmethode |
Waterkoeling/luchtkoeling (optioneel) |
Producteigenschappen
Productoverzicht
In tegenstelling tot traditionele zuigercompressoren bereiken diafragmacompressoren van het L--type gasinlaat, compressie en uitlaat door het volume van de compressiekamer te variëren door de heen en weer gaande buiging van een metalen membraan. Het gas komt alleen in contact met componenten aan de gas-zijde-zoals het membraan, de binnenkant van de cilinder en de kleppen-en heeft geen wisselwerking met smeerolie.
De configuratie van het L--type maakt een compactere indeling van de apparatuur mogelijk, waardoor de integratie van het aandrijfsysteem, de compressie-eenheid en het koelsysteem binnen beperkte installatieruimten wordt vergemakkelijkt. Deze serie kan worden aangepast op basis van gaseigenschappen, inlaat- en persdruk, stroomsnelheden en specifieke bedrijfsomstandigheden om te voldoen aan toepassingsvereisten in de laboratorium-, industriële gas-, petrochemische, energie- en speciale gassector.
Technische voordelen
Geoptimaliseerd ontwerp van de diafragmaholte
Het nieuwe membraanholteprofiel verbetert de volumetrische efficiëntie, minimaliseert de impact van het vrije volume en verbetert de gasstroompaden. Gecombineerd met een geoptimaliseerde klepstructuur verhoogt dit ontwerp de stabiliteit en operationele efficiëntie tijdens de zuig- en persprocessen.
Hoog-efficiënt koelsysteem
De apparatuur kan worden geconfigureerd met uiterst efficiënte intercoolers en nakoelers om de tijdens de compressie gegenereerde warmte snel af te voeren, waardoor een stabiele werking bij lagere temperaturen wordt gegarandeerd. Effectief thermisch beheer verbetert niet alleen de compressie-efficiëntie, maar verlengt ook de levensduur van componenten zoals smeerolie, O--ringen en klepveren.
Betrouwbare membraanbescherming
Een membraanbreukalarmsysteem bewaakt de bedrijfsstatus van het membraan. In het geval van een storing geeft het systeem onmiddellijk een waarschuwing, waardoor operators onmiddellijk actie kunnen ondernemen en het risico op medialekkage, vermenging van olie-gas of schade aan apparatuur wordt verminderd.
Energie-Efficiënte en rationele totaalindeling
Terwijl hij voldoet aan de procesvereisten voor stroomsnelheid, druk en zuiverheid, bereikt de L-type membraancompressor een compacte, stabiele en energie-efficiënte operationele oplossing door de geoptimaliseerde configuratie van compressietrappen, koelmethoden en het aandrijfsysteem.
Typische toepassingsgebieden
Waterstofenergie en nieuwe energie
Geschikt voor waterstofboost, transport, vullen van waterstofopslagsystemen, testen van brandstofcellen en als hulpapparatuur voor waterstofsystemen. Het olie-vrije compressievermogen minimaliseert het risico op olieverontreiniging en voldoet aan de strenge gaskwaliteitseisen van zeer-zuivere waterstofsystemen.
Industriële gasvulling
Wordt gebruikt voor het aanjagen, cilindervullen en buizen-skidtransport van zuurstof-, stikstof-, argon-, helium- en gasmengsels. Voor gassen met een hoge-waarde en hoge- zuiverheid minimaliseert de membraancompressietechnologie het mediumverlies en het risico op verontreiniging.
Petrochemische en fijnchemische industrie
Geschikt voor de circulatie, terugwinning, boosting en transport van corrosieve, giftige of ontvlambare/explosieve procesgassen. Membranen, klepplaten en materialen die in contact komen met gas- kunnen worden geselecteerd op basis van specifieke gassamenstellingen en corrosiviteitsniveaus.
Wetenschappelijk onderzoek en laboratoria
Geschikt voor materiaalonderzoek, gasanalyse, halfgeleiderexperimenten, katalytische reacties, gascirculatie en hogedruktestsystemen. De apparatuur werkt soepel en garandeert een hoge gaszuiverheid, waardoor deze ideaal is voor integratie met precisieproceseenheden.
Farmaceutische, voedingsmiddelen- en elektronica-industrie
Geschikt voor processen die een hoge gaszuiverheid vereisen, zoals het transport van farmaceutisch gas, het stimuleren van beschermende gassen voor voedselverpakkingen en de levering van hoog-zuivere gassen voor de productie van elektronica.
Casestudy: terugwinning van gas uit aardolieraffinage
Een grootschalige raffinage- en chemische onderneming op grote schaal- genereert ongeveer 5.000 Nm³/u waterstof-rijk staartgas uit zijn continue reformeringseenheid, die bedoeld is voor waterstofterugwinning via Pressure Swing Adsorption (PSA) na compressie. De oorspronkelijke zuigercompressor produceerde persgas met een oliegehalte van ongeveer 5 ppm, wat regelmatig vergiftiging van de PSA-moleculaire zeven veroorzaakte; als gevolg daarvan daalde het waterstofterugwinningspercentage van 90% naar minder dan 70% na slechts acht maanden gebruik, en bedroegen de kosten van stilstand en vervanging meer dan 2 miljoen RMB.
Na de overstap naar een membraancompressor daalde het persoliegehalte tot onder 0,01 ppm, waardoor het probleem van moleculaire zeefvergiftiging volledig werd opgelost. De levensduur verlengde van 8 maanden naar 26 maanden en de waterstofzuiverheid bleef stabiel op meer dan 99,9%.
Waarom kiezen voor een L--type diafragmaGascompressor?
De membraancompressor van het type L- combineert olie-vrije compressie, superieure afdichting, hoge-zuiverheidsgarantie en hoge- drukcapaciteit, waardoor een veiligere en schonere compressieoplossing wordt geboden voor speciale en hoogwaardige-gassen. De compacte L--vormige configuratie, het betrouwbare ontwerp van de membraankopafdichting, het efficiënte koelsysteem en de membraanbreukbewakingsfunctie helpen de operationele stabiliteit te verbeteren en tegelijkertijd de onderhoudsbehoeften en het risico op mediumverontreiniging te minimaliseren.
Video
Veelgestelde vragen over L-Type-diafragmaGascompressoren
Vraag 1: Hoe werkt een membraancompressor van het type L-?
Het werkingsproces is als volgt: De motor drijft de krukas aan om te roteren, waardoor de zuiger in de oliecilinder via de drijfstang in een lineaire heen en weer gaande beweging beweegt. Dit duwt de hydraulische olie, die op zijn beurt het membraan aanzet tot oscillatie. Elke oscillatiecyclus van het membraan wordt bestuurd door de inlaat- en uitlaatkleppen en voltooit de processen van inlaat, compressie en uitlaat.
Vraag 2: Wat is het belangrijkste verschil tussen een membraancompressor en een zuigercompressor?
Het kernverschil ligt in de compressiemethode. Zuigercompressoren comprimeren gas rechtstreeks door de heen en weer gaande beweging van een zuiger in een cilinder, waar smeerolie-aanwezig tussen de zuigerveren en de cilinderwand-in contact komt met het gas. Diafragmacompressoren daarentegen comprimeren gas door hydraulische olie te gebruiken om een metalen membraan te vervormen; het gas wordt volledig geïsoleerd door het membraan en komt tijdens het hele proces nooit in contact met de smeerolie, wat resulteert in een extreem hoge gaszuiverheid en geen olieverontreiniging.
Vraag 3: Waarom worden diafragmacompressoren van het L--type veel gebruikt in chemische verwerkingsfabrieken?
Dit komt vooral omdat membraancompressoren hoge compressieverhoudingen en uitstekende afdichtingsmogelijkheden bieden en ervoor zorgen dat het gecomprimeerde gas vrij blijft van verontreiniging door smeerolie of vaste onzuiverheden. Ze zijn geschikt voor het comprimeren van zeer-zuivere gassen, zeldzame en kostbare gassen, ontvlambare en explosieve gassen, giftige en gevaarlijke gassen en corrosieve gassen. Membraancompressoren bieden duidelijke voordelen in industrieën zoals de chemische, farmaceutische en elektronische sector, waar een extreem hoge gaszuiverheid vereist is. Hoewel de twee--faseconfiguratie het meest voorkomende type is, maakt het structurele ontwerp L--vormige of V--vormige installatie-indelingen mogelijk.
