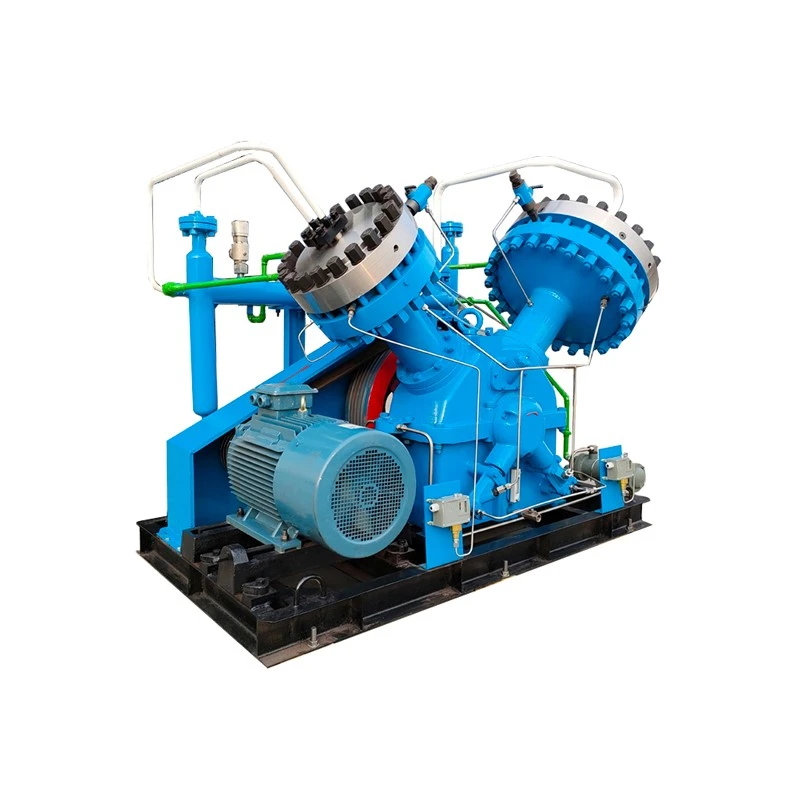

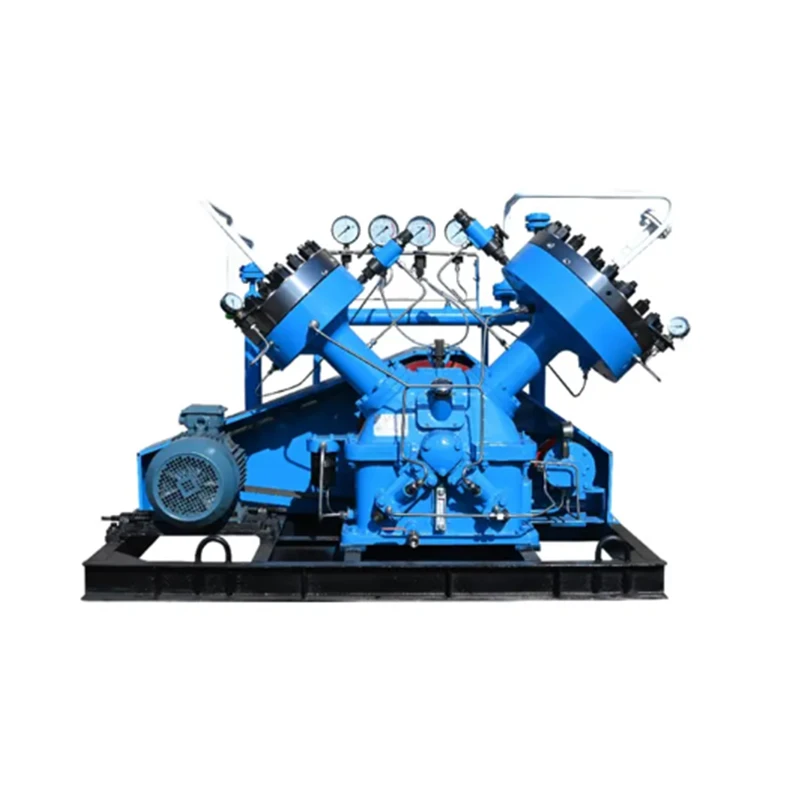

V-type membraancompressor
Industriële membraancompressoren van het V--type hebben een compact, aanpasbaar ontwerp en worden veel gebruikt in hoge-gastransmissie- en cilindervulsystemen.
|
Structurele vorm |
V-type |
|
Zuiger slag |
70 mm-130 mm |
|
Maximale zuigerkracht |
10KN-30KN |
|
Maximale uitlaatdruk |
50 MPa |
|
Stroombereik |
2-200Nm³/u |
|
Motorvermogen |
2,2 kW-30 kW |
|
Krukas snelheid |
420 tpm |
|
Koelmethode |
Waterkoeling/luchtkoeling (optioneel) |
Producteigenschappen
Productoverzicht
De membraancompressor van het V--type is een hoogwaardige-compressie-eenheid met positieve-verdringing, speciaal ontworpen voor waterstoftankstations en toepassingen met een hoge- zuiverheid van gas. Met een unieke horizontale indeling met twee-units-met een symmetrische V-vormige opstelling van linker- en rechtercilinders-levert de compressor een compacte voetafdruk en een hoge operationele efficiëntie, terwijl uitzonderlijke afdichtingsprestaties worden gegarandeerd.
Als vlaggenschipproduct van de oorspronkelijke fabrikant integreert het contaminatievrije-compressie, hoge- drukuitvoer en intelligente besturingsmogelijkheden, waardoor het breed toepasbaar is in geavanceerde- sectoren zoals waterstoftanken, petrochemie, lucht- en ruimtevaart, farmaceutica en wetenschappelijk onderzoek en testen.
Belangrijkste voordelen
Hoge compressie-efficiëntie
Geoptimaliseerde membraanholteprofielen maximaliseren de volumetrische efficiëntie. Geavanceerde membraanoppervlaktebehandeling verhoogt de algehele operationele efficiëntie nog verder, waardoor een hoge energie-efficiëntieverhouding en aanzienlijk snellere gasvulsnelheden worden bereikt.
Gasgarantie met hoge-zuiverheid
Het gas blijft tijdens het compressieproces volledig geïsoleerd van de externe omgeving en het hydraulische systeem, waardoor uitstekende afdichtingsprestaties worden gegarandeerd. De gaszuiverheid na-compressie komt overeen met de inlaatkwaliteit en voldoet aan de eisen van toepassingen die een ultra-hoge gaszuiverheid vereisen.
Weinig onderhoud, lange levensduur
Maakt gebruik van een druksmeersysteem; alle kritische bewegende delen worden voldoende gesmeerd met hydraulische olie van-kwaliteit. Dit minimaliseert slijtage, vermindert de onderhoudsfrequentie aanzienlijk en verlengt de levensduur van de apparatuur.
Betrouwbaar oliepompsysteem
Beschikt over een geïntegreerd, volledig functioneel olietoevoer- en drukregelsysteem. Het zorgt voor een continue toevoer van schone, stabiele-drukolie voor smering en werking van de cilinders, terwijl een lek-vrij circuit en betrouwbare olietoevoer worden gegarandeerd.
Meerdere veiligheidsalarmen
Aanpasbare configuraties omvatten alarmen voor membraanstoringen en alarmen voor lage smeeroliedruk. Er worden onmiddellijk waarschuwingen geactiveerd bij gaslekkage of abnormale oliedruk, waardoor de operationele veiligheid en betrouwbaarheid aanzienlijk worden verbeterd.
Verfijnde uitstraling en hoogwaardige materialen
Cilinderkopbouten, moeren en fittingen ondergaan gespecialiseerde oppervlaktebehandelingen. Olieleidingen en koelers maken gebruik van roestvrijstalen leidingen, wat resulteert in een strak, esthetisch uiterlijk en superieure corrosieweerstand.
Uitstekende koelprestaties
In het tussengedeelte, het cilinderblok en de cilinderkop zijn watermantels ingebouwd om de compressorolie grondig te koelen. Hierdoor worden de bedrijfstemperaturen effectief gecontroleerd, waardoor de mechanische prestaties en de operationele stabiliteit op de lange- termijn worden verbeterd.
Compacte structuur en eenvoudige installatie
De gehele unit is op een skidbase gemonteerd, wat transport, installatie en onderhoud vergemakkelijkt. Het werkt soepel met minimale trillingen en weinig geluid. Kenmerken omvatten een gebruiksvriendelijke{2}}instrumentinterface, een inspectievenster voor het tussengedeelte en een overzichtelijke, georganiseerde lay-out voor olie-, water- en gasleidingen.
Structurele kenmerken
De membraancompressor van het V--type maakt gebruik van een horizontale configuratie met dubbele-cilinders, waarbij de linker- en rechtercilinder symmetrisch in een V--vorm zijn gerangschikt. Dit ontwerp biedt de volgende voordelen:
Compacte structuur
De V--vormige lay-out verkleint effectief de axiale afmetingen en voetafdruk van de unit, waardoor modulaire implementatie binnen waterstoftankstations wordt vergemakkelijkt;
Uitstekende dynamische balans
De horizontale opstelling met dubbele-cilinders zorgt voor een effectieve balans van de heen en weer gaande traagheidskrachten, wat resulteert in een soepele werking en lage trillings- en geluidsniveaus;
Onderhoudsgemak
De cilinders aan beide zijden kunnen onafhankelijk worden gedemonteerd, waardoor er voldoende ruimte is voor onderhoud en een snelle vervanging van slijtagedelen mogelijk is, waardoor stilstand wordt geminimaliseerd;
Superieure warmteafvoer
De V--vormige structuur optimaliseert de koelluchtstroom; gecombineerd met hoog-efficiënte intercoolers zorgt het ervoor dat de temperatuur in elke fase van het meer- fasecompressieproces beheersbaar blijft.
Toepassingsgebieden
- Waterstoftankstations:Compressie, opslag en distributie van zeer-zuivere waterstof voor brandstofcellen
- Industriële gassen:Compressie en vullen van zeer-zuivere en edelgassen (helium, argon, neon, enz.)
- Petrochemie:Veilig transport van brandbare, explosieve, giftige en gevaarlijke gassen
- Voedsel en farmaceutische producten:Behandeling van gassen die een hoge mate van zuiverheid vereisen
- Lucht- en ruimtevaart, kernenergie en militaire uitrusting:Precisiecompressie van gespecialiseerde gasmedia
- Wetenschappelijk onderzoek en testen:Gasvoorziening voor experimentele hogedrukplatforms
Waarom kiezen voor een V-type membraancompressor?
- Echte olie-vrije, contaminatie-vrije compressie zorgt voor een hoge gaskwaliteit.
- Combineert hoge afdichtingsprestaties met een hoge compressieverhouding; geschikt voor een breed scala aan media.
- Beschikt over druksmering en geoptimaliseerde koelingsontwerpen, wat resulteert in weinig onderhoud en een stabiele werking.
- De compacte structuur op een skid- zorgt voor eenvoudige installatie en inbedrijfstelling, evenals een sterk aanpassingsvermogen op- locatie.
- Configureerbaar met meerdere alarmfuncties voor veiligheid en betrouwbaarheid.
Veelgestelde vragen
Vraag 1: Wat is het werkingsprincipe van een membraancompressor?
Een membraancompressor is een gespecialiseerd type verdringercompressor. Het kernprincipe van de werking is vergelijkbaar met dat van een zuigercompressor, maar er wordt gebruik gemaakt van een metalen membraan om het oliesysteem volledig te isoleren van het gassysteem.
Structurele componenten:Het bestaat voornamelijk uit een aandrijfmechanisme, een oliecilinder, een zuiger, een metalen membraansamenstel (meestal gevormd door het stapelen van drie dunne metalen platen), een cilinderkop en inlaat- en uitlaatkleppen.
Slagbediening:
- Zuigslag:Een elektromotor drijft het kruk-drijfstangmechanisme aan, waardoor de zuiger heen en weer beweegt in de oliecilinder. Terwijl de zuiger zich terugtrekt, neemt het volume van de hydraulische olie toe en daalt de druk; hierdoor buigt het metalen membraan naar beneden, waardoor het volume in de gascilinder toeneemt, de inlaatklep wordt geopend en gas in de cilinder wordt gezogen.
- Compressie en ontladingsslag:Terwijl de zuiger zich voortbeweegt, wordt de hydraulische olie samengedrukt, waardoor het metalen membraan omhoog wordt gedrukt tegen het gevormde oppervlak van de cilinderkop en het gas in de cilinder wordt gecomprimeerd. Wanneer de gasdruk de ingestelde afvoerdruk bereikt of overschrijdt, wordt de afvoerklep opengedrukt en wordt het gecomprimeerde gas afgevoerd.
Vraag 2: Wat zijn de voor- en nadelen van membraancompressoren?
Voordelen
- Absoluut lek-vrij en contaminatie-vrij Werking:Metalen membranen isoleren het gas volledig van de smeerolie; het gecomprimeerde medium komt nooit in contact met de olie en lekt ook niet naar buiten. Dit maakt ze ideaal voor het hanteren van zeer-zuivere, zeldzame, giftige, ontvlambare, explosieve of zeer corrosieve gassen.
- Hoge compressieverhouding en persdruk:De hydraulische aandrijving maakt compressie in meerdere- fasen mogelijk, waardoor zeer hoge persdrukken worden bereikt (die vaak enkele honderden megapascal bereiken).
- Hoge volumetrische efficiëntie:Het membraan past zich aan het einde van de slag perfect aan het gebogen oppervlak van de cilinderkop aan, wat resulteert in een verwaarloosbaar spelingsvolume en dus een hoge volumetrische efficiëntie.
- Uitstekende afdichtingsprestaties:Statische afdichtingen vervangen de dynamische afdichtingen (zoals pakkingbussen of mechanische afdichtingen) die worden aangetroffen in conventionele compressoren, waardoor lekkage veroorzaakt door dynamische afdichtingsslijtage fundamenteel wordt geëlimineerd.
Nadelen
- Laag stroomtarief:Vanwege beperkingen met betrekking tot membraansterkte, levensduur tegen vermoeiing en structurele afmetingen is de afvoercapaciteit van een enkele eenheid doorgaans laag, waardoor deze ongeschikt is voor continu industrieel transport dat extreem hoge stroomsnelheden vereist.
- Beperkte levensduur van het membraan:Metalen membranen werken onder hoogfrequente wisselspanning; Omdat ze verbruiksonderdelen zijn, vereisen ze regelmatige inspectie en vervanging.
- Hoge onderhoudsvereisten:Het systeem beschikt over een precisiestructuur met strikte eisen voor de zuiverheid van hydraulische olie en drukcontrole, waardoor professioneel onderhoudspersoneel nodig is.
- Hoge productiekosten:De apparatuur omvat talrijke nauwkeurig-bewerkte onderdelen en vereist gespecialiseerde materialen voor de membranen, wat resulteert in een hoge initiële investering.
Vraag 3: Wat is het verschil tussen een membraancompressor en een zuigercompressor?
Een membraancompressor is eigenlijk een gespecialiseerd subtype van de zuigercompressor; het vervangt de zuiger door een membraan. Daarom ligt de kern van deze vraag in het onderscheiden van de standaard zuigercompressor:
- Compressiemethode:Membraancompressoren maken gebruik van indirecte compressie, waarbij hydraulische olie het membraan aandrijft; Zuigercompressoren gebruiken directe compressie, waarbij de zuiger direct in de cilinder heen en weer beweegt.
- Kerncomponenten:Het kernonderdeel van een membraancompressor is het membraan zelf; voor zuigercompressoren zijn dit de zuiger en zuigerveren.
- Gaszuiverheid:Membraancompressoren bereiken een absolute olie-vrije werking en hoge zuiverheid, omdat het gas niet in contact komt met bewegende delen. Zuigercompressorcilinders hebben smeerolie nodig, waardoor het gas vatbaar is voor vervuiling; Hoewel er olie-vrije zuigermodellen bestaan, blijven hun afdichtingsprestaties en zuiverheidsniveaus nog steeds achter bij die van membraancompressoren.
- Toepassingen:Membraancompressoren worden gebruikt voor het verwerken van zeer-zuivere, giftige, dure of ontvlambare/explosieve gassen. Zuigercompressoren zijn veelzijdiger en geschikt voor toepassingen met lagere zuiverheidseisen-zoals lucht of stikstof-met volwassen technologie en lagere kosten.
- Onderhoud en levensduur:Onderhoud voor membraancompressoren richt zich op de periodieke vervanging van het membraan en omvat complexe procedures; het onderhoud voor zuigercompressoren richt zich op componenten zoals zuigerveren en kleppen, ondersteund door meer volwassen technologie.
